高壓充氣柜全名是：全絕緣全密閉的六氟化硫環網柜。?外部是全絕緣按全密閉的不銹鋼資料焊接。內部充滿了SF6氣體。高壓充氣柜是一個全稱。其包括了一切的單元柜在內。常用的有：?C單元：負荷開關模塊。相當于環網柜的進線。F單元：負荷開關熔斷器組合模塊。相當于環網柜的出線V單元：真空開關模塊。相當于斷路器單元。D單元：不帶接地刀的電纜銜接模塊。相當于提高柜單元。其他不常用的例如M柜：計量模塊。DE?CB?什么的。需求加裝拓寬銜接頭才華運用。

高壓充氣柜是將一次回路主部件如母線、隔絕開關、斷路器等密封在充有較低壓力SF,或其他氣體罐體內、并以電纜終端作為進出線的開關設備。其具有占地面積小、可靠性高、不受外界影響等特色，故在電力系統中運用越來越廣泛。

可是,由于高壓充氣柜與傳統開關柜在結構上存在較大差異，且現場試驗與出廠試驗條件間隔較大,現在高壓充氣柜的情況檢修試驗處于空白情況，對高壓充氣柜情況信息搜集手段匱乏。

針對此種情況，文中以高壓充氣柜結構為基礎打開了高壓充氣柜例行試驗新方法研討，提出了高壓充氣柜幾種典型試驗項目的試驗方法,并通過變電站現場運用驗證了方法的有效性，終究針對高壓充氣柜的試驗提出了建議。

1高壓充氣柜結構及試驗設備

高壓充氣柜的母線、三工位隔絕開關、斷路器等元件密封在充有較低壓力氣體的罐體內，并以電纜終端作為進出線，故其常規試驗項目的打開有必要依靠試驗接口、電壓適配器、電流適配器、堵頭號專用試驗設備，如圖1-3所示。

電流適配器、電壓適配器和堵頭在拔插進程中應留心:

1)擰動螺栓制止用力過猛損害設備或絕緣表面;緊固螺栓時需選用力矩扳手，力矩巨細應符合廠家規矩。

2)拔(插)進程應堅持軸線方向。密封功能特別杰出的，由于表里壓差構成阻力過大時，可纖細晃動,使表里壓力平衡后再緩慢拔（插)。

3)堅持環境清潔，內錐、外錐及環氧表變制止感染塵埃。堵頭拔出后，其外錐應選用塑料袋暫時密封保管，接口內錐應及時裝入適配器。設備拔出后，接口內錐應及時裝入堵頭。

4)表里錐的接觸面需均勻涂改合格的硅脂,檢修試驗時需查看硅脂是否硬化，必要時替換硅脂。

5）裝復設備時，先選用外徑重1 ~2 mm，厚度0.5 mm的塑料管，沿內錐壁刺進接口底部，再將設備沿軸線方向刺進到位，緩慢拔出塑料管，緊固螺栓,停止4h以上，待氣體完全排出后受電。

2試驗項目與方法

根據文獻關于高壓開關柜、電壓互感器、電流互感器、避雷器等章節要求，高壓充氣柜的試驗項目應包括斷路器、電壓互感器、電流互感器、避雷器等元件的例行試驗項目，考慮到高壓充氣柜結構的特殊性和現場運用的實用性，選取了交流耐壓試

驗、回路電阻檢驗和斷路器機械特性檢驗等3個試驗項目，詳細闡述了試驗方法和留心事項。

2.1交流耐壓試驗

母線電壓互感器的安裝方法分2種情況:1)母線電壓互感器直接接到母線上。試驗前需求將電壓互感器拔出，刺進電壓適配器，非試驗相用專用堵頭封堵,再打開耐壓試驗。

2)母線有單獨的TV間隔，運用三工位開關將TV，避雷器與母線隔絕。試驗時通過熔斷器接口插人電壓適配器進行試驗。

交代試驗時，交流耐壓值為出廠值的100% ,時刻1 min。投運后診斷性試驗時，交流耐壓值為出廠值的80%，時刻1 min。試驗接線如圖4所示。

交流耐壓試驗需求留心:應在絕緣電阻試驗后進行，只要絕緣電阻合格才華進行交流耐壓試驗;拔插堵頭及試驗適配器時，需嚴格執行前述標準工藝;檢驗后需進行充沛放電，防止剩余電荷傷人。

2.2回路電阻檢驗

拆下相鄰高壓充氣柜試驗接口的插拔式堵頭，將電流適配器刺進試驗接口，合上相鄰高壓充氣柜的斷路器及三工位隔絕開關使之構成回路。試驗儀器別離接入相鄰高壓充氣柜的同相電流適配器，試驗電流不小于100 A。試驗接線如圖5所示。

回路電阻試驗需求留心:拔插堵頭及試驗適配器時，需嚴格執行前述標準工藝;檢驗回路需接線牢靠，防止引線脫落起弧。

2.3斷路器機械特性檢驗

拆下高壓充氣柜試驗接口的插拔式堵頭，將電流適配器刺進試驗接口，將三工位隔絕開關置于接地方位，從電流適配器處取信號，操控電壓加至二次端子分、合閘及公共端子處。試驗接線如圖6所示。

斷路器機械特性試驗需求留心:拔插堵頭及試驗適配器時，需嚴格執行前述標準工藝;斷路器動作進程中防止組織動作傷人。

3變電站現場運用

在某變電站結合新投設備初度停電檢修時對35kV高壓充氣柜進行了例行試驗，包括交流耐壓試驗、回路電阻檢驗和斷路器機械特性檢驗。35 kV高壓充氣柜一次接線圖如圖7所示。

3.1 交流耐壓試驗

本次試驗對母線進行交流耐壓試驗,按圖4進行試驗接線,加壓端口在4×15避雷器電纜插口處。

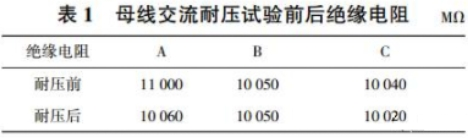

交流耐壓試驗值為出廠的80%，即 76 kV，耐壓時刻為1 min，耐壓進程中無擊穿、閃絡和反常動靜，試驗前后絕緣電阻見表1。

從耐壓試驗進程和表1絕緣電阻數據來看，該35kV 高壓充氣柜母線耐壓試驗合格。

3.2回路電阻檢驗

回路電阻檢驗以422斷路器間隔為例，選取422，418斷路器構成回路電阻檢驗回路，按圖6進行試驗接線。合上422，418斷路器，4221和4181隔絕開關，其他斷路器與隔絕開關斷開。

本次試驗為2臺斷路器串聯，將所測回路電阻除以2即近似為單臺斷路器(包括同間隔的隔絕開關、部分母線)回路電阻值。422斷路器間隔回路電阻換算后為A相75.5 uQ，B相74.5 uQ，C相72.5 uQ，與交代試驗值相比無顯著差異，故回路電阻檢驗合格。

3.3斷路器機械特性檢驗

本次試驗選取422斷路器進行機械特性檢驗，按圖6進行試驗接線。將4221隔絕開關置于接地方位，將試驗端子接到柜內電纜接口，然后將試驗線接到試驗端子下端進行試驗。試驗端子如圖8所示。422斷路器分合閘時刻和同期見表2。

從表2試驗數據來看，符合廠家說明書和規程要求，試驗合格。

歸納以上試驗進程，驗證了提出的高壓充氣柜試驗方法的有效性,試驗得到了所需數據，滿意廠加說明書和情況檢修試驗規程要求，結束新投35kV高壓充氣柜首檢任務。

定論與建議

1)文中提出了高壓充氣柜交流耐壓試驗、回路電阻檢驗和斷路器機械特性檢驗的試驗方法,通過變電站現場運用驗證了方法的有效性。

2)各地市公司可根據此研討內容試點打開高壓充氣柜例行試驗，堆集試驗經驗，試驗數據判別可參考文獻要求。

3)高壓充氣柜試驗項目和方法還需進一步細化和彌補，下一步應從規程標準的角度對試驗項目和方法進行研討和標準化。
