全絕緣六氟化硫封閉式開關設備又名高壓充氣柜，常見的單元有，C單元：負荷開關模塊，相當于環網柜的進線。V單元：真空開關模塊，相當于斷路器單元。F單元：負荷開關熔斷器組合模塊，相當于環網柜的出線。D單元：不帶接地刀的電纜連接模塊，相當于母線提高柜。

一、高壓充氣柜帶電顯現器回路

高壓充氣柜故障一：帶電顯現器燈三相全不亮

問題排查：1、開關是否合閘。如：若電源只送到進線柜，那么只要進線柜單元是帶電的，其他單元不合閘是不帶電的，故除進線柜外其他單元帶電顯現器燈是不亮的。2、二次線是否接牢固。有些問題往往出現在這是小細節上，所以咱們判別問題首先要從簡至深。3、傳感器容量是否與帶電顯現器的容量匹配，所選類型是否應用于該電壓等級。

高壓充氣柜故障二：帶電顯現器三相缺相

問題排查：1、導線某處破損接地。2、線沒接牢。

高壓充氣柜故障三：帶電顯現器在一次無電壓的情況下閃耀

問題排查：1、首先用驗電棒驗電，承認一次側無電壓。2、外部電源的攪擾，假如帶電顯現器在防攪擾這一塊沒做好的話，這一塊是避免不了的。建議您替換廠家，采購防攪擾才干強的產品。但小編在這一塊能夠告知大家，假如你選用的是Q型帶閉鎖的帶電顯現器的話，不防把流入帶電顯現器的節點換成N線，假如是相線的話帶電顯現器會亮，假如是N線的話帶電顯現器不亮。

二、電流、電壓互感器檢測回路

互感器是將電網高電壓變為低電壓或將大電流變為小電流的一種特殊變壓器，首要用于檢測儀表和繼電保護設備。互感器運行和保護的好壞，直接影響電力系統計量的準確性和保護設備動作的可靠性以及電網、設備和人身的安全。

常見故障及處理：

1、發生下列情況時需求緊迫停運電壓互感器（電流互感器）?

（1）嚴峻發熱、冒煙、冒油時。?

（2）電壓互感器高壓側熔斷器接連熔斷兩次。?

（3）外殼破裂、嚴峻漏油。

（4）內部有放電聲或反常聲音。?

（5）設備著火。

電壓互感器冒煙、著火時的處理辦法：假如在冒煙前一次側熔斷器從未熔斷，而二次側熔絲多次熔斷，且冒煙不嚴峻無絕緣損傷特征，在冒煙時一次側熔斷器也未熔斷，則應判別為二次繞組相（匝）間短路引起冒煙。在二次繞組冒煙而沒有影響到一次絕緣損壞之前，當即退出有關保護、自動設備，取下二次側熔斷器，拉開一次側重阻隔開關，停用電壓互感器。對充油式電壓互感器，假如在冒煙時，又伴隨較濃臭味，電壓互感器內部有不正常噪聲、繞組與外殼或引線與外殼之間有火花放電、冒煙前一次側熔斷器熔斷2～3次等現象之一時，應判別為一次側絕緣損傷而冒煙，如是母線電壓互感器則用停母線辦法停用電壓互感器，此刻決不能用拉開阻隔開關的辦法停用電壓互感器，因阻隔開關沒有滅弧才干，若用阻隔開關堵截故障，還可能會引起母線短路，使設備損壞或形成人身事故。電壓互感器本體著火時，應當即斷開有關電源，將故障電壓互感器阻隔，選用干式救活器或許沙子救活。

2、電壓互感器二次回路斷線

現象反應：

（1）三相電壓不平衡，故障相相電壓顯現為零，電度表顯現失常

（2）相應的無功表、有功表指示降低或為零

（3）“電壓回路斷線”信號宣布

處理辦法：

（1）用萬用表檢測兩相二次熔芯上端，假如顯現100V，然后再檢測下端顯現無100V，那么是二次熔芯燒壞，替換二次熔芯即可。用萬用表檢測二次熔芯上端發現無100V電壓可能是一次熔芯燒壞，停電后對一次熔芯檢測通斷，看是否為一次熔芯燒壞

（2）對反常的電壓互感器二次回路進行查看，有無松動、短路、斷線等現象。

三、控制回路

（1）儲能回路

問題：電機不儲能

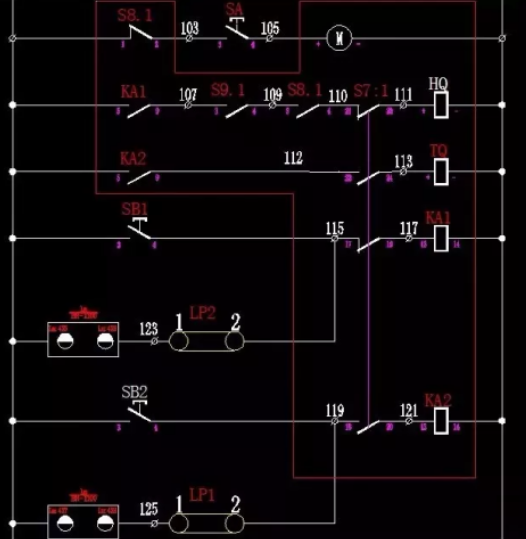

處理辦法：如圖所示，儲能回路通過的點有限位輔佐觸點S8.1，儲能旋鈕，電機。先掃除接線無松動，如不是接線松動再看儲能旋鈕是否是好的，旋轉旋鈕到接通狀況，用萬用表量通斷看該點是否變為閉點。如還不能儲能再看儲能限位開關是否杰出，在未儲能狀況下S8.1為常閉狀況，如排查這幾項電機仍不能動作則為電機問題，如該回路是直流電，查看接線是否為正負極對應電機的正負極，假如接反會導致電機反轉，輕則二次側熔芯燒毀，假如所用熔芯較大則電機開端超負荷運行發燙終究燒壞。

（2）合閘回路

因為電氣五防，所以合閘回路通過的輔佐觸點較多，常見的輔佐觸點方位有①下門輔佐觸點（只要在電纜室門關好的情況下該回路的常開輔佐觸點才干變為常閉狀況）

②接地輔佐觸點（只要在接地刀處于分隔狀況下該回路的常開輔佐觸點才干變為常閉狀況）

③阻隔開關輔佐觸點（只要在阻隔開關是合閘狀況下該回路的常開輔佐觸點才干變為常閉狀況）

儲能方位輔佐觸點（只要在電機處于儲能狀況下，該回路的常開觸點才干變為常閉狀況）

所以在該圖上按下合閘按鈕SB1，首先繼電器KA1會得電吸合，吸合后合閘回路KA1常開觸點會變常閉狀況，假如承認下門已關好，阻隔開關處于合閘狀況，接地開關處于分閘狀況，電機已儲能。此刻合閘線圈得電作業，牽動開關合閘組織方位，開關合閘。所以咱們在合不上閘的情況下，首先要判別所有的輔佐觸點狀況（即接地開關狀況、阻隔開關狀況、電機儲能狀況、下門封閉狀況）由硬件設施到回去狀況去解決，相必會事半功倍。

（3）分閘回路

由原理圖可看出，該回路較簡單，只需判別分閘繼電器、分閘線圈、分閘按鈕即可。
